SOC5000-15系列是将各种语音(二线环路、2/4线、四线E&M、磁石等)、视频图像、以太网、同步数据(包括V.35、V.24等)、异步数据(RS232/422/485等)、64K数据复用在单E1、多路E1或光纤通道上传输的综合复用设备。该系列设备可将PCM复用设备和传输设备有机地融于一体，同时作为远端设备时，可配置PBX语音交换盘，实现内部本地语音交换，具有集团电话PBX语音交换功能。
◆ 结构合理，性能稳定
采用19英寸1.5U标准机箱6槽插卡式结构，扩容维护方便
设备具有6个盘卡插槽，其中1个为主控插槽+4个业务插槽+1个扩展插槽。4个业务插槽可任意混插各类语音盘、数据盘、视频盘等
◆ 可靠性高
采用AC220V、DC-48V双重供电方式，可接蓄电池，具有浮充功能
全表面贴装工艺
完善的告警指示及话路状态指示
具有线路检测和故障定位功能
统一纳入SOC-NM2005网管平台，提供完善的网管功能，为系统的运行和管理提供可靠的保障
◆ 组网灵活

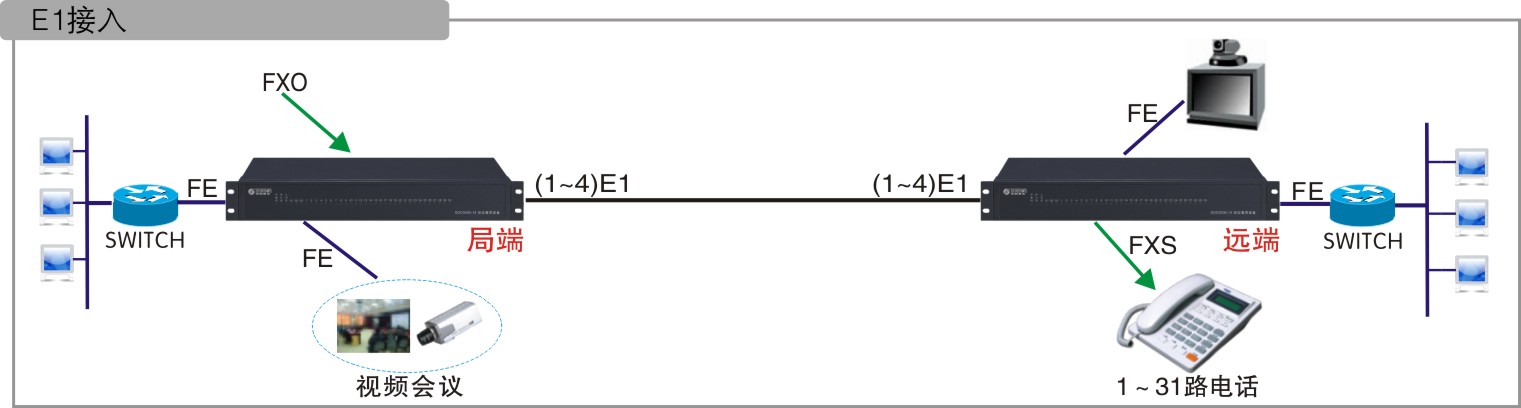

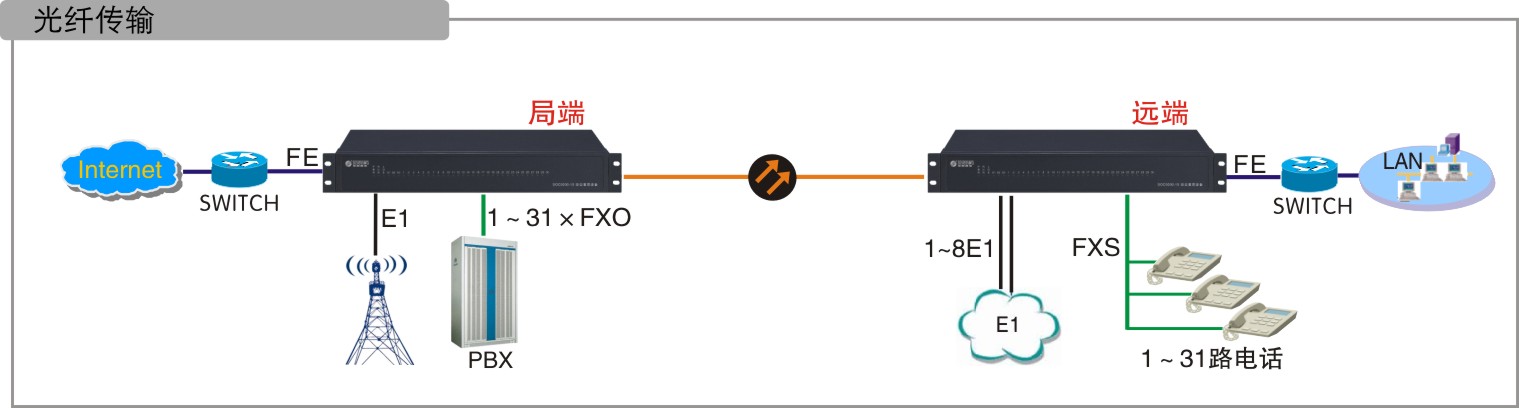

多种传输方式：包括E1传输、光纤传输、HDSL传输，点对点/星型/链形结构
通过多E1传输时，采用MP技术（线路负载平衡）将多E1信道捆绑传输各种业务
集成PDH、PCM、PBX等多重功能融于一体，应用于各种专网业务，为客户在原有传输架构上提供性价比更高的接入方案
可根据用户需求配置PBX语音交换盘，用户通过本地或局端出局
◆ 业务丰富
丰富的数据接口：RS232、RS422、V.24、V.35(Nx64K)、10/100Base-T等
齐全的语音接口：FXO、FXS、磁石、E&M、2/4线
齐全的音频接口：高保真音频、爱峰/来邦对讲
全数字非压缩视频图像接口，且支持任何高分辨率视频信号
支持来电显示、反极计费信号
设备型号 | SOC5000-15 |
物理尺寸(mm) | 488(宽)×215(深)×66(高) |
供电方式 | 内置电源支持AC/DC双电源供电 |
AC：190V～260V |
DC：-44V～-56V(纹波≤5%) |
整机功耗 | <50W |
工作环境 | 工作温度：-5℃70℃；工作相对湿度：10%～90%无凝结(室温) |
储存环境 | 储存温度：-40℃～105℃；储存相对湿度：5%～95%无凝结(室温) |
设备型号 | SOC5000-15 |
盘卡插槽 | 盘卡名称 | 功能描述 | 线路接口 | 业务接口 |
主控槽位x1个 | 可配MCU盘 | PCM接入(单E1接入) | E1x1个：C3接口 | 网络接口(RJ45)x2个
(带宽:N×64K；N≤31) |
FDU盘 | 光纤接入 | 1X9x1个：SC接口 | 网络接口(RJ45)x2个
(带宽10/100M可选) |
DDU盘 | 2E1接入
(链型连接) | E1x2个：C3接口 | 网络接口(RJ45)x2个
(带宽:N×64K；N≤31) |
MEM盘 | 4E1接入 | E1x4个：C3接口 | — |
VFU盘 | 视频传输接入
(传输非压缩图像和扩展其它业务) | 1X9x1个：SC接口 | 视频接口(BNC)x8个
音频接口(RJ45)x8个
网络接口(RJ45)x3个
E1接口(RJ45)x4个
数据接口(RJ45)x2个 |
业务插槽x4个：
根据业务需求，任意选择以下业务盘卡混插。 | FXS盘 | 外扩语音 | — | 用户接口(RJ45)x8个 |
FX0盘 | 外扩中继 | — | 中继接口(RJ45)x8个 |
MCS盘 | 磁石盘 | — | 磁石接口(RJ45)x8个 |
E&M盘 | 四线E&M盘 | — | 4线E&M盘(RJ45)x4个 |
CWT盘 | 载波盘 | — | 2/4线音频(RJ45)x8个 |
ASY盘 | 异步数据盘 | — | 数据接口(RJ45)x4个 |
ETH盘 | 以太网业务盘 | — | 网络接口(4J45)4个 |
扩展插槽x1个：
根据业务需求，任意选择以下扩展盘卡配置 | PBX盘 | 语音交换盘 | — | 话务台串RS232(RJ11)x2个 |
EE1盘 | E1扩展盘(配合FDU盘扩展E1业务) | — | E1接口(C3)x4~8个 |
V.35盘 | V.35同步数据传输 | — | V.35接口(DB25)x1个 |
FMR盘 | 成帧E1盘(Nx64K信道容量) | — | E1接口(C3)x1个 |
