【企业】IPPBX企业应用

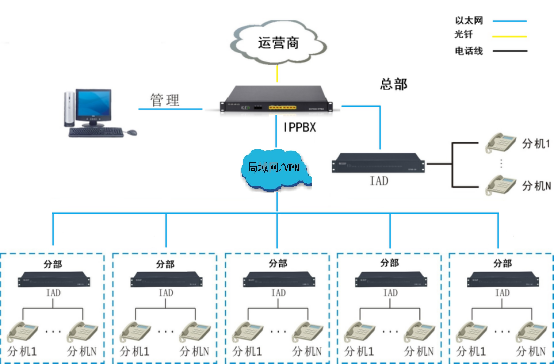

拓扑图如下:


适用对象:

1、总部跟分部之间通过内部局域网实现语音对接。

2、总部PBX通过SIP协议与分部IAD进行组网。

3、分部到每个工位都是普通模拟电话线对接。



组网说明:

1、本方案建立在内部域网传输为前提:办公楼(总部)机房放置一台申瓯IPPBX,容量:16FXO+112分机+256IPS分机配置;电信运营商16条模拟线通过FXO出入PBX。

2、再通过网关IAD方式转换成普通模拟电话线,实现3个分部整套组网

3、内部局域网分配固定IP地址给IPPBX及3个分部语音网关IAD

4、带内置500G录音系统,16路并发,录音总时长25000小时。

系统概述

   数字程控交换机是申瓯在多年的数字程控交换机研发生产经验的基础上,遵照国际电信联盟(ITU-T)G.712、G.732号建议书的技术指标,充分运用数字交换技术、数字信号处理技术,吸收国内外众多数字交换机的优点,采用先进的贴片工艺,开发、生产的新一代热备份主机和电源系统、超大容量Flash话单存储系统、全分散控制、模块化结构、在线升级、中继与用户卡板混插的数字程控交换机;为用户提供丰富的程控交换功能,支持多种中继和信令接口,易于安装、扩容、管理和维护,可平滑升级扩容等特点;可适应任何通信环境,为IP网、宾馆、写字楼、校院网、工矿企业、机关事业单位及部队、公安、电力、煤矿、石化、铁路、银行等专网系统提供各种电话管理应用解决方案,也可作为各大运营上的端局或接入设备使用,是用户单位改善通讯条件、提高工作效率、控制话费支出、实行办公智能化的理想设备。

    数字程控交换机已相继在全国各地开通,用户反映良好,该机以其高可靠性、多功能、易维护性、计费灵活准确等优良性能博得用户信赖和欢迎!


2、系统特点



① 功能齐全,组网能力强

ü 具有用户交换机的全部功能和许多独特的新业务功能。

ü 可以在模拟网、数字网和数模混合网中使用。

ü 中继接口丰富。中继接口有IP、(E1)、环路中继、载波中继、E&M中继、磁石中继、STM-1(155M)光纤接口等,各种接口之间可汇接组网。

ü E1支持多种信令,如NO.7、NO.1、PRI、R2等。

ü 用户和环路中继槽位兼容,两者容量可以任意配置,实现板卡混插。



② 优异的先进技术

ü 吸收国内外各类交换机型的优点,控制方式、软件系统、交换网络、电路结构、整机工艺达到同类产品国际先进水平。

ü 采用FPGA、EPLD等大规模集成电路,大大提高可靠性,降低了功耗,具有高速处理数据的能力。

ü 采用全分散控制、模块化结构、模块电源技术,减少分立器件,提高集成度。



③可靠性

ü CPU采用主备用热备份工作方式,具有故障时自动倒换功能;双机倒换不影响通话;

ü 主框与副框之间采用串行复用技术,大量减少了背板连接线数量,抗干扰能力更强,故障率更低,连接更简单。

ü 用户线、中继线有完善的过压、过流保护措施,经邮电科研所检测,通过CCITT K.20关于模拟雷电冲击、电力线感应试验和电力线接触实验的要求。电路受冲击释放后,自动恢复,无需人工干预。

ü 以高稳定性,可靠性模块开关电源为主,体积小、功耗低、可靠性高,保证了整机在供电条件差的环境下仍能可靠运行,允许市电波动在160V~270V范围内整机仍能良好工作。

ü 可配接后备电源(蓄电池一体化),保证在用电高峰期经常断电或电压不稳定情况下,自动切换由后备电话供电,保证整个系统通信稳定正常。

ü 具有故障自动诊断系统,可实现主控和分控板芯片级自检以及每门独立用户和中继的自检。



④ 完善的维护终端系统

ü 维护终端系统界面清晰、功能分区明确、操作简单、易于维护。

ü 维护终端系统功能齐全,可进行参数设定、话务监控、费率修改、话单处理、2M与CPU时钟告警、参数备份与恢复、在线升级等操作。

ü 可对系统话单进行查询、统计,为了便于话单的查阅与存档,可与打印机连接打印或以“文本格式”输出保存。



⑤ 远端维护功能

ü 通过Internet/IP连接,在局端维护中心对各地交换机实现远程维护管理,即数据设定、话务监控、话单统计、费率修改、2M链路监控等,加强了对用户的技术支持。





3、技术指标

1) 数字交换结构

   数字制式:数字时分A率2.048Mb/sPCM系统

   交换网络:内外线256×256无阻塞单T网络和256×256TS扩散网络

             内外线1024×1024无阻塞单T网络和1024×1024TS扩散网络

2) 外设接口

   提供两个标准的RS232串口,可以同时与两台PC486以上的电脑连接,分别工作于综合、话务、计费、监控四种模式。

3) 传输特性

   分机—分机        2~7dB

   分机—中继        2~7dB

4) 衰耗频率失真

   400~600  HZ     -0.6~+1.5 dB

   600~2400 HZ     -0.6~+0.7 dB

   2400~3000HZ     -0.6~+1.1 dB

5) 输入电平增益变化

   输入信号电平范围      电平输出非线性变化范围

   -40 dB~+3.0dB            ±0.5 dB

   +3.0dB~-40dB             ±0.5 dB

   -40 dB~-50dB             ±1.0 dB

   -50 dB~-55dB             ±3.0 dB

6) 拨号方式:脉冲、音频

  脉冲接收:脉冲速度8~14脉冲/秒,脉冲断续比(1.3~2.5):1,脉冲位间

  ≤350ms;脉冲转送:脉冲速度10±1脉冲/秒,脉冲断续比(1.6±0.2):1;

  中继用户二次拨号:脉冲速度10~12脉冲/秒,加速度<10%。

  接收电平

  双音频输入时单音频接收电平范围-4~23dBm,双

音频电平差≤6dB。

  音频接收时,接收电平如下图:

低频Hz

高频Hz

H1

H2

H3

1290

1336

1477

L1

697

1

2

3

L2

770

4

5

6

L3

852

7

8

9

L4

841

*

0

#

7) 串音衰减>70dB(1100Hz)

稳重杂音≤-65dBm                     非稳重杂音≤-40dBm

   话务量:用户0.2Erl                   中继0.7Erl

   呼损率:本局<1%                     出局<0.5%

   对地不平衡度:300~600Hz≥40dB       600~3400Hz≥46dB

   用户馈电电流≥18mA                   环路电阻R≤1KΩ

   绝缘电阻R≥20KΩ                     线间电容C≤0.5µF

   电源杂音≤2.4mV

8) 微机配置要求:

   PC486DX以上、硬盘100兆以上、光驱一个、内存8兆以上、两个串行口、

   一只鼠标。对微机串口驱动能力要求较高。

9) 软件配置要求:

   本系统可在Microsoft简体中文版Windows各种操作系统下运行。

10) PC连接距离:

普通距离≤30m,配置422接口≤1Km。
