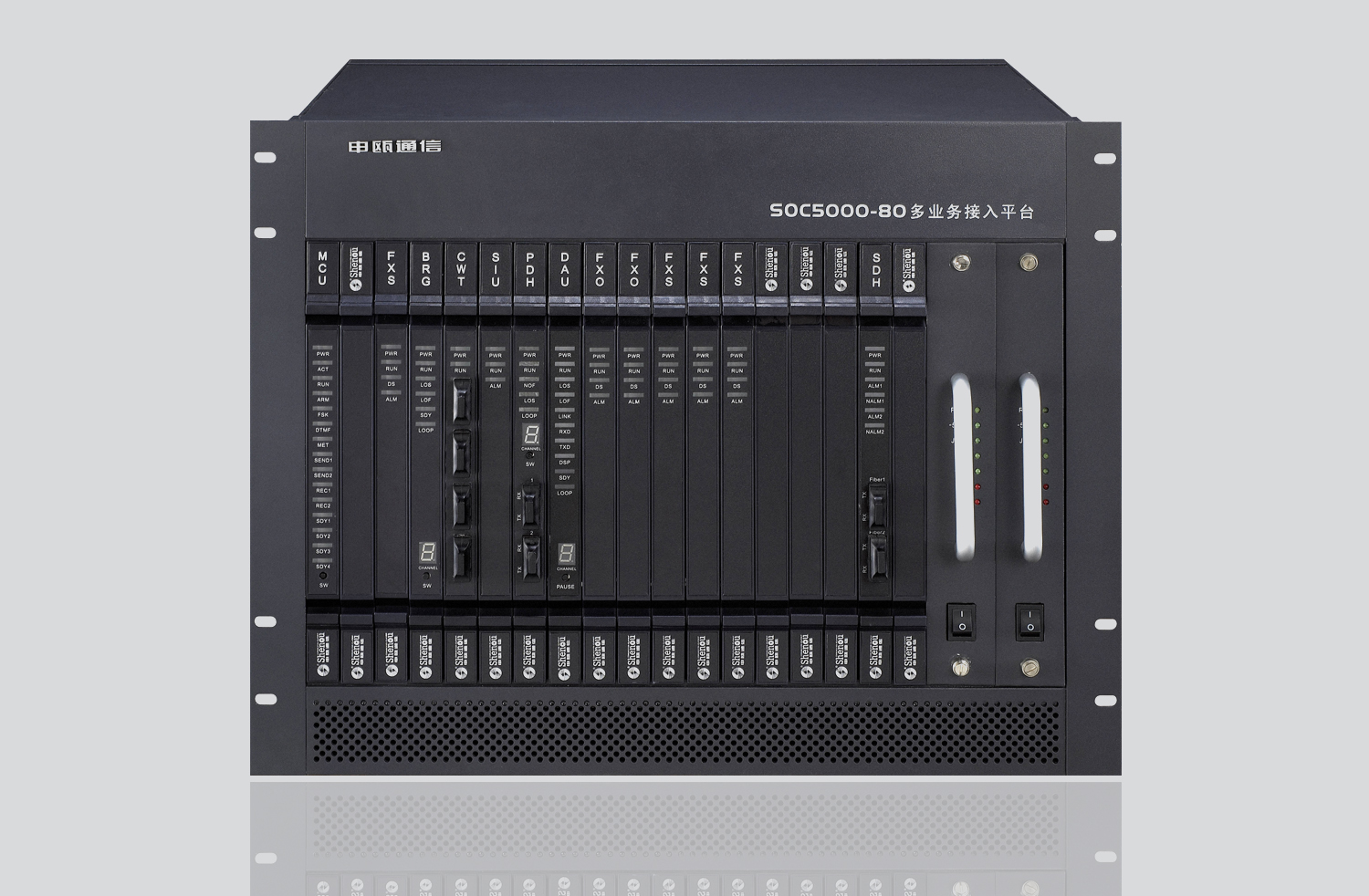

SOC5000-80多业务接入平台（MSAP）是申瓯通信设备有限公司设计的具有语音交换、光传输、PCM复用、信令汇接、64Kb交叉、2M交叉、2M汇聚、以太网汇聚等多种技术于一体的功能强大的多业务接入平台，实现语音、数据、图像(压缩和非压缩)的交换、汇聚与传输。根据不同组网的要求灵活搭建，从而满足客户专网业务需求。通过纳入SOC-NM2005综合网管平台，支持局端和远端设备的统一监控和管理；实现多级网管、远程管理；对网络实行集中操作、维护和管理（OAM）功能，实现电路的配置和调度。操作简单易用，提高网络运维效率，降低网建运维成本。
◆ 基于4096×4096交叉能力，多组背板总线技术设计，支持主控MCU、电源1+1热备份保护，各种支路盘卡混插能力，实现高可靠业务保证
◆ 结构合理：采用20槽前后插卡式设计，扩容维护方便
◆ 技术融合：将PBX语音交换、光传输、PCM复用、信令汇接、64Kb交叉、2M交叉、2M汇聚、以太网汇聚等多种技术融于一体，提升设备的集成度，实现了传输、接入、交换设备的统一管理，降低了建网和运维成本
◆ 背板应用多组总线：PCM总线、SDH（2M汇聚或交叉）总线、以太网汇聚总线，使得多业务接入平台业务种类丰富、接入灵活自如
◆ 兼容互通：支持EOS功能，与MSTP厂商设备兼容互通；支持SDH线性复用段保护，提供STM-1/4上联光口，实现与骨干网无缝联接
◆ 组网灵活：实现星形、链形、环形、点对点等不同网络拓扑，可与申瓯PBX及传输系列产品互通
◆ 网管系统：统一纳入SC-NM2005网管平台实现多层次、分级分区域的管理功能，并可实现主控软件远程升级，为系统运行和管理提供可靠保障。
设备型号 | SOC5000-80 |
物理尺寸(mm) | 488(宽)×375(深)×352(高) |
供电方式 | 内置电源支持DC-48V供电 |
AC：190V～260V |
DC：-44V～-56V(纹波≤5%) |
整机功耗 | <200W |
工作环境 | 工作温度：0℃70℃；工作相对湿度：10%～90%无凝结(室温) |
储存环境 | 储存温度：-40℃～105℃；储存相对湿度：5%～95%无凝结(室温) |
设备型号 | SOC5000-80 |
盘卡插槽 | 盘卡名称 | 功能描述 | 线路接口 | 业务接口 |
主控槽位x2个 | MCU盘 | 整个设备的控制中心，4096×4096交换矩阵，实现语音交换(≤1536门)、数据交叉、PCM复用、电口和光口接入、系统管理，支持1+1保护 | RJ45x1个 | 以太网网管接口 |
DB9x2个 | RS232调试串口 |
MCUPBX盘 | DB9x1个 | 话务台串口 |
C3x1个 | 外接时钟接口 |
业务插槽x16个：
根据业务需求，任意选择以下业务盘卡混插。 | DTU盘 | 信令接口 | E1x4个 | 4路NO.1/NO.7/PRI |
DAU盘 | 64K交叉、复接盘 | E1x8个 | 8路2M，C3接口 |
PDH08盘 | PDH155M支路盘。连接远端SOC-G08光端机或带光口的综合复用设备，E1任意指配光路双光口可1+1保护 | 光纤接口 | 光口x2个 E1x8个 以太网（RJ45）x4个 |
PDH16盘 | PDH175M支路盘。连接远端 SOC-G08光端机或带光口的综合复用设备 | 光纤接口 | 光口x1个 E1x16个 以太网（RJ45）x2个 |
EEU盘 | 提供PDH盘扩展E1业务 | E1x8个 | 8路2M，C3接口 |
MEM盘 | 多E1信道捆绑传输 | E1x8个 | 以太网（RJ45）x4个 |
DCX盘 | E1交叉盘 | — | — |
FXS盘 | 连接电话机接口 | — | 用户接口(DB37)x32个 |
FX0盘 | 连接交换机用户线 | — | 中继接口(DB37)x32个 |
E&M盘 | 连接被延伸的E/M接口 | — | 4线E&M接口(DB37)x8个 |
CWT盘 | 传输载波信号或调制信号 | — | 2/4线音频接口(DB37)x16个 |
MCS盘 | 磁石接口 | — | 磁石接口(DB37)x32个 |
FTU盘 | 光纤收发器盘 | 光口x4个 | 以太网（RJ45）x4个 |
ETH盘 | 100Mbps以太网接口盘 | 物理隔离 | 网络接口(RJ45)x8个 |
BRG8盘 | 单E1/10Base-T | E1x8个 | 以太网（RJ45）x8个 |
BRG2盘 | 4E1/10Base-T | E1x8个 | 以太网（RJ45）x2个 |
SIU盘 | V.24/V.35同步数据盘 | — | V.24/V.35（DB26）接口x4个 |
ASY盘 | RS232/RS422/RS485 异步数据传输 | — | RS232(DB37)x16个 RS422/RS485(DB37)x8个 |
MAS盘 | 提供STM-1光口、EOS以太网功能模块，配合ESW盘使用 | — | EOS光口x3个 STM-1光口x1个 |
EOS盘 | STM-1单元盘 | STM-1光口x4个 | EOS电口x8个 |
SDH | SDH盘 | STM-1/4盘 | 光口x2，1+1保护 | E1汇聚 |
以太网汇聚盘 | ESW盘 | 以太网汇聚电口盘 | 将以太网盘的8个以太网汇聚在1个以太网口上 |
ESW-F盘 | 以太网汇聚光口盘 | 1个以太网口汇聚了各板位的以太网数据 |
电源盘位 | PWR盘 | DC-48V电源盘，1+1热备份 | — | — |
